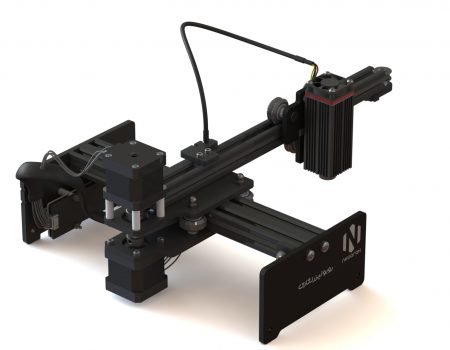

لیزر حکاکی نگارک مدل نگارک 1
لذت حکاکی آسان و حرفه ای
روبو لیزر نگارک مدل نگارک 1، یک دستگاه لیزر حکاکی و برش است که با بهره گیری از مادربرد باکبفیت و نرم افزارهای تحت سیستم عامل ویندوز، اندروید و ios، کاربری این دستگاه را برای کاربران مبتدی، آسان و لذت بخش مینماید. همچنین با توجه به طول موج لیزر بکار رفته، این دستگاه قابلیت حکاکی و برش طیف گسترده ای از مواد مختلف را دارد.
دفترچه راهنمای کاربر لیزر نگارک سری Master
برای نصب و راه اندازی روبو لیزر نگارک Master2، ابتدا نرم افزار مرتبط با امکانات و نیاز خود را مطابق توضیحات زیر انتخاب، بارگیری و نصب نمایید، سپس مطابق دستورالعمل نصب و راه اندازی، اقدام به نصب و راه اندازی روبو لیزر نگارک نمایید.

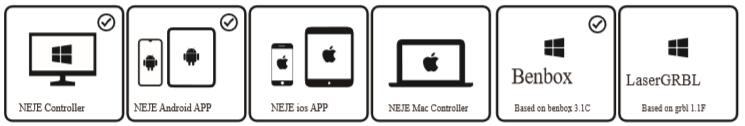

1. نرم افزارها
- نرم افزارهای مشخص شده با “√” به از تمامی قابلیتها برخوردار هستند.
- فریمور NEJE در حالت اسکن کارآمد و بهینه کردن Gcode بسیار خوب عمل میکند. این حالت دارای کیفیت بالا، بازدهی بالا، سادگی و ایمنی میباشد.
- تراشه Atmel از فریمور Benbox و 1f پشتیبانی میکند. پیش فرض نصب فریمور Benbox میباشد. اگر میخواهید از نرم افزار LaserGRBL استفاده کنید، بایستی GRBL uploader را نصب کنید.
توجه:
Benbox و LaserGRBL نرم افزار منبع باز هستند. کنترولر NEJE فقط پشتیبانی سخت افزاری را ارائه میدهد و پشتیبانی فنی برای نرم افزار ارائه نمی دهد!
نرم افزار نسخه ویندوز NEJE:
- نرم افزار NEJE Contrller برای ویندوز: (آخرین نسخه را برای دانلود انتخاب کنید)
- دانلود درایور کنترلر برای ویندوز
- دانلود نرم افزار NEJE ویرایش 6.1.8
- دانلود نرم افزار NEJE ویرایش 5.6.5
- دانلود نرم افزار NEJE ویرایش 5.6.4
- دانلود نرم افزار NEJE ویرایش 5.6
- سیستم مورد نیاز: ویندوز 7 ( نیازمند نصب .net 4.8 )، ویندوز 8.1 ، ویندوز 10 و بالاتر (از ویندوز XP پشتیبانی نمیکند)
اپلیکیشن اندروید NEJE:
- دانلود اپلیکیشن اندروید NEJE ویرایش 3.0.3
- دانلود اپلیکیشن اندروید NEJE ویرایش 2.5.4
- سیستم مورد نیاز: اندروید 5 به بالا.
- بلوتوث مورد نیاز: BLE 4.0 و بالاتر.
اپلیکشن NEJE iOS, macOS :
- دانلود اپلیکیشن NEJE Wireless
- از آنجا که مک بوک جدید رابط USB ندارد، نرم افزار mac NEJE به روزرسانی، روی سخت افزار master 2 را متوقف کرده است. کاربران میتوانند مستقیماً برنامه “NEJE Wireless” را از طریق فروشگاه Mac بارگیری کرده و مستقیماً در مک بوک خود نصب کنند.
- سیستم مورد نیاز: 0 و بالاتر؛ macOS 10.15 و بالاتر.
- پشتیبانی از آیفون، آی پد، آی پاد لمسی، مک بوک.
- بلوتوث مورد نیاز: BLE 4.0 و بالاتر.
نرم افزار LaserGRBL:
- LaserGRBL یک نرم افزار حرفهای است که کاربران حرفه ای میتوانند از آن استفاده کنند. فریمور استاندارد آن 1F میباشد.
- دانلود درایور کنترلر برای ویندوز
- NEJE Uploader از سوئیچ بین فریمور benbox و LaserGRBL پشتیبانی میکند. لطفاً دستگاه را روشن کرده و قبل از استفاده، آن را به رایانه ویندوز متصل کنید.
- NEJE GRBL Uploader ویرایش 3.2
- نرم افزار LaserGRBL
- سیستم مورد نیاز: ویندوز 7 ( SP1،SP2 و SP3 )، ویندوز 8.1 ، ویندوز 10 و بالاتر.
2. آماده سازی
- نصب و راه اندازی:
از آنجا که دستگاه در حین کار لرزش دارد، ابتدا یک میز پایدار و تمیز پیدا کنید و چهار پایه براکت را بر روی آن تثبیت کنید، یا یک صفحه چوبی درست کنید که چهار پایه را بر روی آن ثابت کنید.
- اتصال:
روبو لیزر نگارک Master2، با توان لیزر 5.5 وات، نیاز به یک منبع تغذیه 12ولت DC با جریان حداکثر 3 آمپر دارد.
- تمرکز پرتو:
- روش تنظیم:
- قبل از تنظیم فاصله کانونی، عینک محافظ را برای مشاهده لکه پرتو به چشم بزنید.
- شیء مورد نظر برای حکاکی را در زیر لیزر قرار دهید و ارتفاع لیزر را تنظیم کنید تا فاصله بین نور خارج شده و سطح جسم در حد فاصل 30 تا 50 میلی متر حفظ شود.
- برای تنظیم فوکوس، سر فوکوس را بچرخانید تا به نقطه برسید.
توجه:
- باید توجه داشت که دامنه تمرکز سرهای مختلف لیزر متفاوت است. برای جزئیات بیشتر، درشرایط عادی، فاصله خروجی نور از جسم مورد حکاکی30 تا 50 میلی متر (40 میلی متر) میباشد.
- اگر سطح جسم برای حک شدن یا بریده شدن ناهموار و یا در حالت سفید و شفاف باشد، ممکن است باعث شود کاربر راهی برای مشاهده مستقیم حالت فوکوس نداشته باشد. در این حالت میتوان از یک مقوا خاکستری نازک روی سطح جسم استفاده کرد تا به تنظیم فوکوس کمک کند.
- اگر وضعیت روشنایی نور کم نامناسب است، میتوانید وضعیت نور کم (low light) را در صفحه تنظیمات نرم افزار تنظیم کنید.
- ماژول لیزر، به یک لنز متمرکز کننده کوچک با فاصله کانونی در محدوده 5 تا 50 میلیمتر مجهز شده است. هرچه لنز نزدیکتر به لکه پرتو روی سطح کار باشد، نقطه کانونی کوچکتر میشود. اما دود ناشی از سوزاندن شی موجب تیره شدن لنز میشود. اگر میخواهید از این نوع حکاکی یا برش نزدیک استفاده کنید، توصیه میشود یک فن اضافه در کنار آن قرار دهید تا دود را خارج کند و از آلوده کردن لنزها خودداری کند. اگر دود لنز را آلوده کند، ممکن است به راحتی باعث شکسته شدن لنز شود. در آن زمان، برای تعویض آن باید یک لنز اضافی خریداری کنید. اگر شکستگی اتفاق نیافتد، باید لنز را با یک گوش پاک کن، تمیز کنید.
3. نگهداری:
بعد از گذشت مدتی، ممکن است تسمهها شل شوند و در نتیجه حکاکی به خوبی انجام نشود. برای تنظیم پیچهای دستگاه میتوانید از پیچ گوشتی و آچار آلن استفاده کنید تا تسمهها را دوباره محکم کنید.
مشخصات فنی
مشخصات فنی روبو لیزر نگارک Master2
منبع لیزر | لیزر دیود |
طول موج | 450 نانومتر |
توان خروجی لیزر | 2.5 و 5.5 وات |
ابعاد ناحیه کاری | 17 در 17 سانتی متر |
فرمت ها | BMP, JPG, PNG, NC, DXF … |
سیستم عامل | Win xp,7,8,10 , android, iOS, Mac OS |
توان برق مصرفی | 7 و 20 وات |
وزن دستگاه | 1.5Kg |
ابعاد دستگاه | cm38.5 * 28 * 13.2 |
وزن بسته بندی | 2.5Kg |
ابعاد بسته بندی | cm46 * 25 * 20 |
ضمانت | 12 ماه |

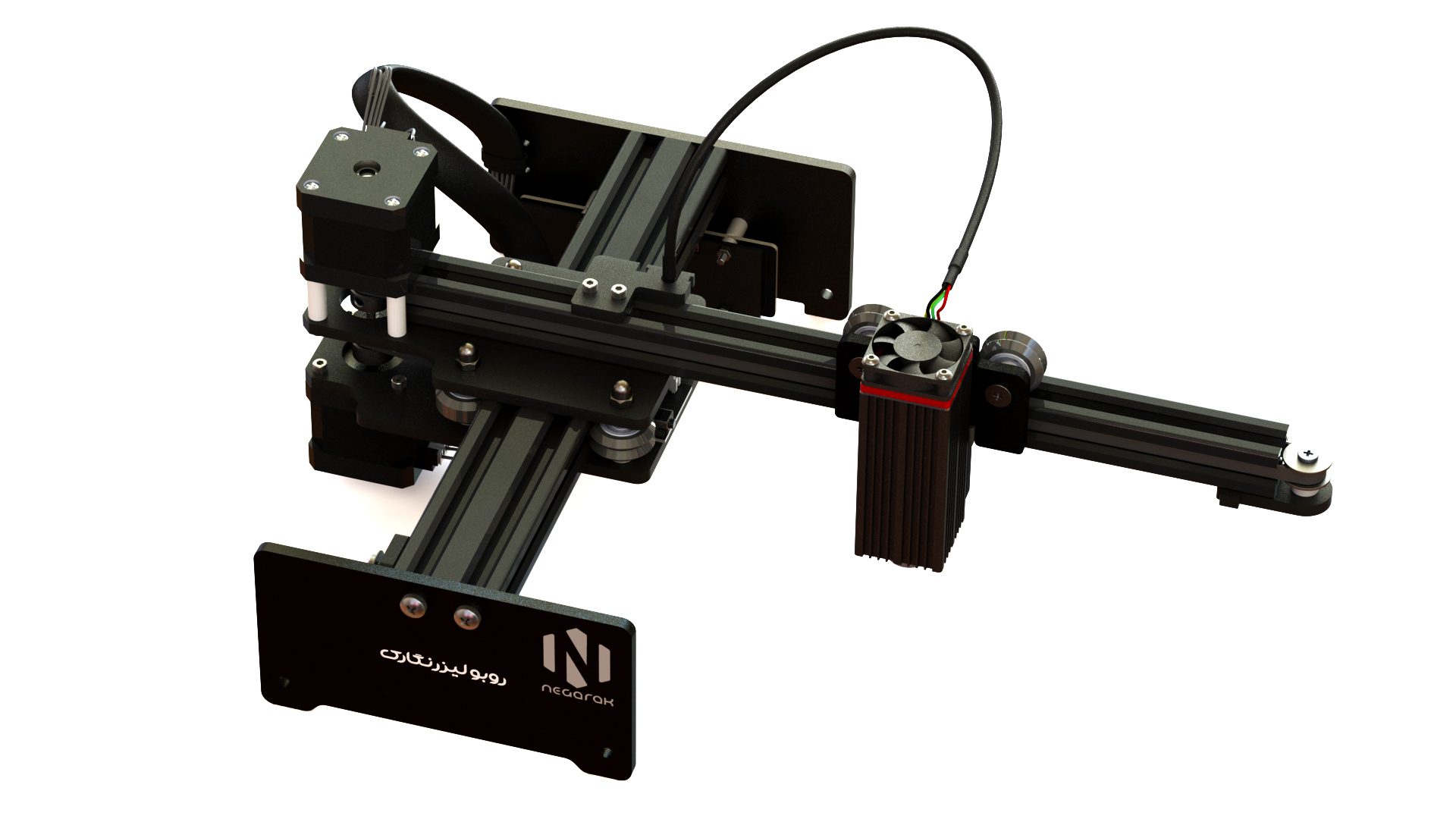

بدنه و ساختار
زیبا و با دوام
ساختار اصلی بدنه روبو لیزر نگارک Master2 از پروفیل آلومینیوم و ورق های اکرلیک تشکیل شده است. طراحی و ساخت این دستگاه موجب شده تا دستگاه در طی زمان با دوام و بدون تغییر شکل باقی بماند و از دقت بالایی برخوردار باشد.
بدنه و ساختار
زیبا و با دوام
ساختار اصلی بدنه روبو لیزر نگارک Master2 از پروفیلهای آلومینیوم و ورق های اکرلیک تشکیل شده است. طراحی و ساخت این دستگاه موجب شده تا دستگاه در طی زمان با دوام و بدون تغییر شکل باقی بماند، و از دقت بالایی برخوردار باشد.

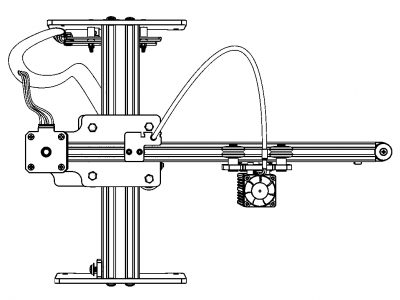

سیستم حرکتی
روبات کارتزین (دکارتی)
نگارک مَستر 2، یک ربات مختصات دکارتی 2 بعدی است که محورهای حرکت آن خطیاند. هر یک از این محورها با استفاده از یک عدد استپر موتور دقیق به حرکت در میآیند. از مزایای این نوع سیستم حرکتی، سهولت کنترل حرکت بازوهای دستگاه است.

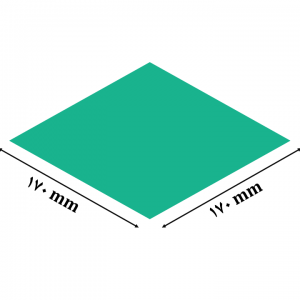

ابعاد ناحیه کاری
متناسب با کسب و کارهای کوچک
ابعاد ناحیه کاری نگارک مَستر 2، متناسب با کسب و کارهای کوچک و خانگی است. این دستگاه محدوده کاری 17 در 17 سانتی متری را در اختیار کاربر قرار میدهد.

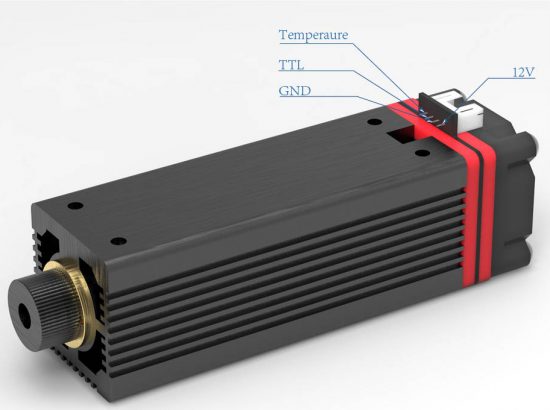

ماژول لیزر
لیزر دیودی با طول عمر بالا
ماژولهای لیزر دیودی استفاده شده در روبو لیزرهای نگارک، برای اطمینان از میزان کاهش توان و اطمینان از اینکه هر ماژول میتواند دما را در محدوده استاندارد برای مدت طولانی کنترل کند، آزمایشهای سختی را پشت سر میگذارد. در نتیجه میتوان از این ماژولها به طور مداوم و بدون محدودیت زمانی استفاده کرد. فناوری این لیزرها موجب شده تا عمر موثر دیود لیزر آنها به بیش از 10 هزار ساعت برسد.

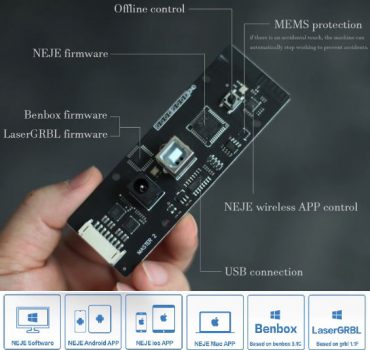

کنترلر NEJE MASTER 2
پشتیبانی از فریمورهای مختلف
کنترلر روبو لیزر نگارک به 2 پردازنده مجهز است و میتواند همزمان از 2 فریمور پشتیبانی کند. هنگام راه اندازی نرم افزار، دستگاه بطور خودکار نرم افزار را تشخیص داده و به آن متصل می شود. در حالت NEJE، با نرم افزار NEJE تحت ویندوز یا برنامه تحت اندروید NEJE کار میکند. این حالت برای مبتدیان به دلیل سادگی مناسب میباشد، و میتواند به خلق آثار با کیفیت بالا کمک کند. پردازنده دوم از نوع Atmel است که از فریمور BENBOX و سیستم عاملGRBL 1.1F پشتیبانی میکند. هر دو این دو حالت برای کاربران حرفه ای مناسب هستند.
کاربردها
حکاکی و برش مواد مختلف
حکاکی عمیق (چوب از 0.5 تا 3 میلیمتر)
ضخامت برش (چوب 2 میلیمتر برای لیزر 2.5 وات و 5 میلیمتر برای لیزر 5.5 وات).
قابلیت حکاکی روی برخی از فلزات رنگی مانند آلومینیوم آنادایز رنگی، و سایر مواد غیر منعکس کننده نور.
مواد قابل حکاکی شامل، چوب، کاغذ، چرم، بامبو، مواد پلاستیکی تیره، لاستیک، اکسید آلومینا، مس و ….
حکاکی مستقیم فلزات دارای بازتاب قوی آینهای امکان پذیر نیست، و ممکن است باعث صدمه به کاربر یا سوزاندن لیزر شود.
با این دستگاه نمیتوان روی استیل، شیشه و آلیاژ برخی مواد بازتابنده کار کرد.
