سیستم حرکتی CoreXY

موضوع سیستم حرکتی CoreXY یکی از بخش‌های جذاب در طراحی دستگاه‌های لیزر دیود می‌باشد زیرا به صورت مستقیم روی دقت، سرعت و پایداری حرکت محورها تاثیرگذار است.

در واقع، سیستم حرکتی CoreXY به‌عنوان یکی از پیشرفته‌ترین ساختارهای حرکتی، با ایجاد هماهنگی میان دو موتور و استفاده از تسمه‌های متقاطع، امکان حرکت هم‌زمان و دقیق هد لیزر را فراهم می‌کند.

این فناوری باعث می‌شود تا دستگاه بتواند با شتاب بالا، حداقل لرزش و بیشترین دقت در مسیر حکاکی یا برش حرکت کند. به همین دلیل، امروزه بسیاری از مدل‌های حرفه‌ای لیزر دیود از سیستم CoreXY استفاده می‌کنند تا تعادل کاملی بین کیفیت، کارایی و دوام مکانیکی به‌دست آید.

در دنیای برش و حکاکی لیزری، دقت حرف اول را می‌زند. چه در حال طراحی نقوش پیچیده باشید و چه در حال برش دقیق مواد، کیفیت نهایی کار شما به میزان دقت دستگاه بستگی دارد.

در این میان، ساختار  CoreXY به‌عنوان یک تحول بزرگ در سیستم‌های کنترل حرکت شناخته می‌شود.
در ادامه به بررسی نحوه‌ی به‌کارگیری ساختار CoreXY در دستگاه‌های لیزر حکاکی می‌پردازیم و نشان می‌دهیم که چگونه این طراحی می‌تواند عملکرد و قابلیت اطمینان دستگاه را به شکل چشمگیری افزایش دهد.

ساختار CoreXY   نوعی سیستم کنترل حرکتی است که از آرایش خاصی از تسمه‌ها برای جابجایی هد لیزر استفاده می‌کند.

برخلاف سیستم‌های کارتزین (Cartesian) سنتی که در آن هر محور موتور مستقل خود را دارد، در طراحی CoreXY دو موتور به‌صورت هماهنگ، حرکت محورهای X و Y را به‌طور هم‌زمان کنترل می‌کنند.

نتیجه‌ی این طراحی، سیستمی با حرکت پایدارتر، دقیق‌تر و یکنواخت‌تر است.

در مقایسه با سیستم‌های H-bot و Cartesian، طراحی CoreXY دقت بالاتر و فشار مکانیکی کمتری بر اجزای دستگاه وارد می‌کند.

در حالی‌که سیستم H-bot به دلیل نیروهای نامتوازن روی فریم مستعد پیچش یا انحراف (racking) است و سیستم Cartesian معمولاً سنگین‌تر و کم‌کاراتر عمل می‌کند، CoreXY با توزیع متعادل نیروها و آرایش هوشمند تسمه‌ها، این مشکلات را برطرف کرده و راه‌حلی پایدار و کارآمد ارائه می‌دهد.

در سیستم‌های معمولی کارتزین

• هر محور X و Y یک موتور مستقل دارد.
• وقتی هد لیزر می‌خواهد حرکت کند، هر موتور فقط محور خودش را حرکت می‌دهد.
• مزیت: ساده است و طراحی راحتی دارد.
• مشکل: وقتی سرعت و دقت بالا می‌خواهیم، جرم متحرک زیاد می‌شود و لرزش و کاهش دقت رخ می‌دهد، مخصوصاً در مسیرهای پیچیده.

در CoreXY

• دو موتور با هماهنگی کامل هر دو محور X و Y را کنترل می‌کنند.
• از تسمه‌ها و قرقره‌های متقاطع استفاده می‌شود، بنابراین حرکت یک موتور یا هر ترکیبی از دو موتور، مسیر حرکت هد را تعیین می‌کند.
• مزیت:
  • جرم متحرک کمتر است (فقط هد لیزر حرکت می‌کند، نه کل محورها).
  • حرکت نرم‌تر و سریع‌تر است.
  • دقت و تکرارپذیری بالاتر است.
• مشکل سیستم‌های سنتی (شل شدن یا لرزش) در CoreXY تقریباً حذف شده است.

طراحی CoreXY با کاهش اینرسی قطعات متحرک، کنترل دقیق‌تری بر حرکت هد لیزر فراهم می‌کند.
نتیجه آن است که طرح‌های حکاکی جزئیات ظریف‌تر، خطوط تمیزتر و برش‌های یکنواخت‌تری خواهند داشت.

سیستم   CoreXY با استفاده‌ی هوشمندانه از حرکت و انتقال نیرو، امکان دستیابی به سرعت‌های بالا بدون افت دقت را فراهم می‌کند.

برای نخستین‌بار در دنیای حکاکی لیزری، دستگاه  ACMER P3 از ساختار CoreXY بهره می‌برد و به شتاب حکاکی تا ۲۰۰۰ میلی‌متر بر مجذور ثانیه (mm/s²) دست یافته است.

این ویژگی باعث می‌شود این دستگاه‌ها هم برای حکاکی‌های ظریف و دقیق و هم برای برش‌های سریع و پرتوان گزینه‌ای ایده‌آل باشند.

ساختار CoreXY  معمولاً در مقایسه با سیستم‌های کارتزین (Cartesian) فضای کمتری اشغال می‌کند.

این ویژگی موجب می‌شود دستگاه طراحی جمع‌وجورتری داشته باشد و بتوان آن را در فضاهای محدود نیز به‌راحتی جای داد.

به همین دلیل،  CoreXY گزینه‌ای چندمنظوره و انعطاف‌پذیر برای کارگاه‌هایی با ابعاد مختلف به شمار می‌آید.

فریم (Frame) به‌عنوان پایه و ستون اصلی دستگاه لیزر، باید از استحکام و دقت بالایی برخوردار باشد.
رایج‌ترین متریال برای ساخت فریم، پروفیل‌های آلومینیومی هستند؛ زیرا در عین سبکی و سهولت مونتاژ، از دوام و پایداری مکانیکی بالایی نیز برخوردارند.

در برخی طراحی‌ها از فریم‌های فولادی نیز استفاده می‌شود تا استحکام افزایش یابد، اما این نوع فریم‌ها وزن بیشتری دارند و کار با آن‌ها دشوارتر است.

ابعاد فریم به حداکثر محدوده‌ی حکاکی مورد نیاز بستگی دارد. فریم‌های بزرگ‌تر آزادی عمل بیشتری فراهم می‌کنند، اما به فضای بیشتر و مواد اولیه‌ی سنگین‌تری نیاز دارند.

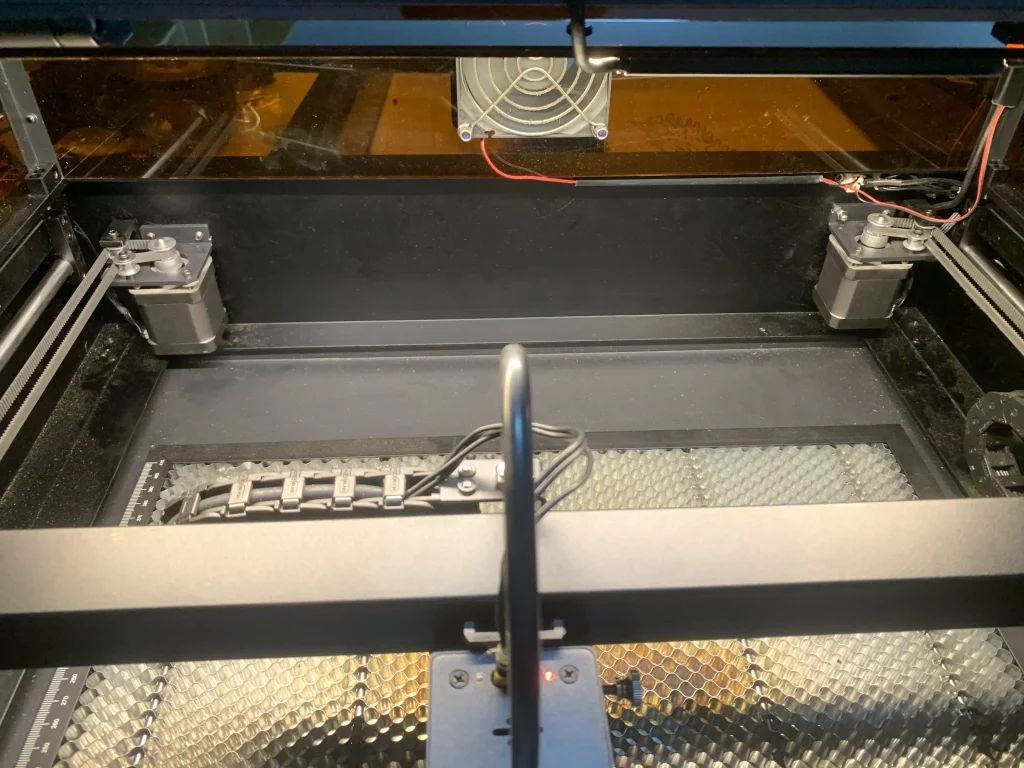

در سیستم  CoreXY برای کنترل حرکت هد لیزر، به دو استپر موتور (Stepper Motor) نیاز است.

وجود دو موتور هماهنگ در طراحی CoreXY باعث می‌شود حرکت محورهای X و Y با دقت، نرمی و پایداری بیشتر انجام شود و خروجی حکاکی از کیفیت یکنواخت و قابل اطمینانی برخوردار باشد.

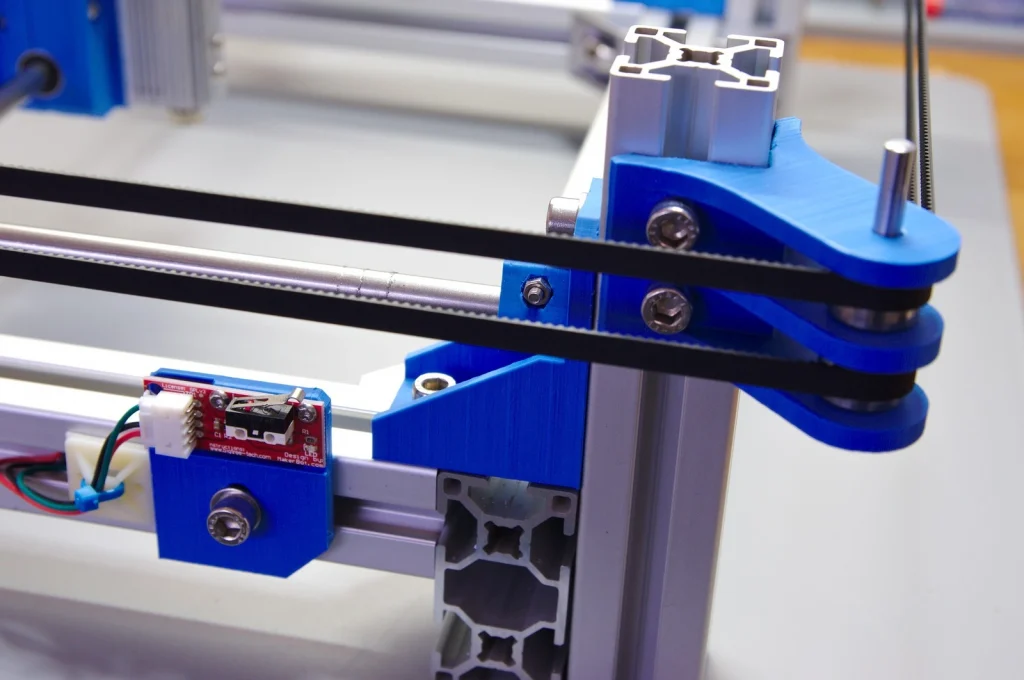

تسمه‌ها و قرقره‌ها از اجزای حیاتی در سیستم CoreXY محسوب می‌شوند و نقش اصلی را در انتقال دقیق حرکت ایفا می‌کنند.

این قطعات باید از کیفیت بالا برخوردار باشند تا بتوانند کشش مناسب را حفظ کرده و از شل‌شدن یا لقی (Slack) در حین حرکت جلوگیری کنند؛ زیرا هرگونه افت کشش می‌تواند موجب کاهش دقت حکاکی شود.

برد کنترل در واقع مغز دستگاه لیزر حکاکی است و وظیفه‌ی مدیریت و هماهنگی میان موتورها، درایورها و سایر اجزای الکترونیکی را بر عهده دارد.

انتخاب یک برد کنترل سازگار با ساختار CoreXY و نرم‌افزار مورد استفاده‌ی شما اهمیت زیادی دارد، زیرا این هماهنگی تضمین می‌کند که حرکت محورهای X و Y به‌درستی محاسبه و اجرا شود.

برد کنترل مناسب می‌تواند عملکرد دستگاه را از نظر دقت، سرعت پاسخ‌دهی و پایداری سیستم حرکتی به‌طور چشمگیری بهبود دهد و تجربه‌ای حرفه‌ای‌تر در حکاکی و برش فراهم آورد.

ادغام معماری CoreXY در دستگاه لیزر حکاکی شما می‌تواند عملکرد و دقت آن را به‌طور قابل توجهی بهبود بخشد. با انتخاب و مونتاژ دقیق قطعات مناسب و نگهداری منظم دستگاه، می‌توانید نتایج فوق‌العاده‌ای در پروژه‌های حکاکی خود به دست آورید.
