لیزر UV (فرابنفش) با توانایی بینظیر در پردازش مواد با دقت بالا و کمترین آسیب حرارتی، به ابزاری ضروری در صنایع گوناگون از جمله میکروالکترونیک، تجهیزات پزشکی، خودروسازی و حتی بستهبندی کالاهای مصرفی تبدیل شده است. در صنایع مختلف هم برش لیزر UV و هم حکاکی لیزر UV کاربرد دارد.
لیزرهای UV امروزه در حوزههای مختلف کاربرد دارند؛ از ریزماشینکاریهای دقیق و مارکینگ سریع برای رهگیری محصولات و رعایت استانداردهای قانونی گرفته تا ساخت محصولات دکوراتیو. با این فناوری میتوان حکاکی سهبعدی داخل کریستال انجام داد یا روی سنگهای شفاف زینتی مثل عقیق طرحهای ظریف و ماندگار ایجاد کرد. به همین دلیل لیزر UV هم در صنعت و هم در هنر و طراحی، یکی از بهترین راهکارها به شمار میآید.
در این مقاله ابتدا به ویژگیهای نوری منحصربهفرد لیزر UV میپردازیم، سپس به کاربردهای پردازش مواد با لیزر UV اشاره خواهیم کرد.
ویژگی های لیزر UV
لیزرهای فرابنفش (UV) به دلیل طولموج کوتاه و ویژگیهای منحصربهفرد خود، جایگاه ویژهای در میان منابع لیزری پیدا کردهاند. محدوده طولموج این لیزرها معمولاً بین ۱۵۰ تا ۴۰۰ نانومتر است. کوتاه بودن طولموج باعث افزایش انرژی فوتونها میشود و این امکان را فراهم میآورد که لیزر UV نهتنها از طریق اثرات حرارتی، بلکه با ایجاد برهمکنشهای فوتوشیمیایی، ماده را تحت تأثیر قرار دهد.
انرژی فوتونی بالا
فوتونهای پرانرژی لیزر UV قادر به شکستن مستقیم پیوندهای شیمیایی هستند. این ویژگی، لیزر UV را از بسیاری از لیزرهای دیگر که عمدتاً بر پایه انتقال حرارت عمل میکنند، متمایز میسازد.
فرآیند سرد (Cold Processing)
یکی از مزایای کلیدی لیزرUV، امکان پردازش مواد بدون انتقال حرارت قابل توجه است. در این حالت، سطح ماده دچار تغییرات رنگ یا سوختگی نمیشود و کیفیت نهایی کار بهمراتب بالاتر خواهد بود.
دقت میکرونی و قابلیت فوکوس بالا
به دلیل طولموج کوتاه، پرتو لیزر UV میتواند در ابعاد بسیار کوچک متمرکز شود. این قابلیت، امکان انجام فرآیندهای میکرونی و مینیاتوری را فراهم میکند و آن را به گزینهای ایدهآل برای صنایع حساس همچون الکترونیک و نیمهرسانا تبدیل کرده است.
سازگاری با مواد دشوار
بسیاری از موادی که در برابر سایر لیزرها مقاومت نشان میدهند، مانند شیشه، سرامیک و پلیمرهای شفاف، با لیزر UV بهراحتی پردازش میشوند.
لبههای تمیز و حداقل آسیب جانبی
به دلیل ماهیت فوتوشیمیایی فرآیند، آسیب به نواحی اطراف نقطه پردازش به حداقل میرسد و محصول نهایی دارای لبههایی صاف و بدون ذوبشدگی است. این موضوع در صنایع پزشکی، الکترونیکی و اپتیکی اهمیت ویژهای دارد.
اثر طول موج کوتاه و انرژی بالاتر در فرآیندهای لیزری
یکی از ویژگیهای مهم لیزرها، طول موج نور آنهاست. هرچه طول موج کوتاهتر باشد، انرژی هر فوتون بالاتر خواهد بود و این اثرات مهمی در فرآیندهای برش، حکاکی و مارکینگ لیزری ایجاد میکند.
یک عامل کلیدی در این زمینه، تمرکز پرتو لیزر روی سطح ماده است. توانایی تمرکز پرتو با طول موجهای مختلف به صورت تقریبی با کاهش خطی طول موج افزایش مییابد:
- طول موج کوتاه → امکان تمرکز روی نقاط بسیار کوچک → وضوح و دقت بالاتر
- طول موج بلند → پرتو بزرگتر و انرژی پخششده روی سطح بیشتر → دقت کمتر
به همین دلیل، لیزرهای UV که طول موجی در محدوده ۱۵۰–۴۰۰ نانومتر دارند، میتوانند نقاطی بسیار کوچکتر از لیزرهای IR یا CO₂ متمرکز شوند. این ویژگی باعث میشود:
- جزئیات دقیقتری روی مواد ایجاد شود (مثل حکاکی ریز روی فلزات و پلاستیکها).
- انرژی متمرکز بیشتری روی سطح ماده اعمال شود، که موجب افزایش کارایی در حکاکی و برش مواد حساس میشود.
- کاهش آسیب حرارتی به محیط اطراف نقطه برش یا حکاکی، به دلیل تمرکز بالای انرژی در یک نقطه بسیار کوچک.
در عمل، همین خاصیت طول موج کوتاه و انرژی فوتون بالاتر است که لیزر UV را برای کارهای دقیق و حساس روی فلزات و پلاستیکهای حساس بسیار مناسب میکند، در حالی که لیزرهای با طول موج بلندتر مانند CO₂ یا فایبر برای مواد ضخیمتر یا فلزات با جذب کمتر بهینه هستند.
تأثیر طولموج بر عمق فوکوس لیزر
طولموج نور لیزر نه تنها بر دقت تمرکز پرتو، بلکه بر عمق فوکوس (یا محدودهای که پرتو در حالت متمرکز باقی میماند) نیز تأثیر مستقیم دارد.
زمانی که لیزرهای با طولموج متفاوت روی یک اندازه لکه یکسان متمرکز شوند، پرتوهایی که طولموج کوتاهتری دارند، در فاصله طولانیتری در حالت فوکوس باقی میمانند. به عبارت دیگر:
- طول موج کوتاه → عمق فوکوس بیشتر
- طول موج بلند → عمق فوکوس کمتر
به عنوان مثال:
- لیزر UV با طول موج ۲۶۶ نانومتر میتواند تقریباً دو برابر عمق فوکوس لیزر ۵۳۲ نانومتر و چهار برابر لیزر ۱۰۶۴ نانومتر باشد.
این ویژگی کاربردی برای فرآیندهای پردازش مواد بسیار مهم است، زیرا:
- سیستم اپتیکی کمتر نسبت به تغییرات ارتفاع سطح یا ناهمواریهای جزئی حساس است.
- حساسیت نسبت به ضخامت یا موقعیت ماده کاهش مییابد.
- محدوده عملیاتی یا پنجره فرآیند گستردهتر میشود، که موجب افزایش بهرهوری و کیفیت بهتر برش و حکاکی میگردد.
در نتیجه، لیزرهایی با طول موج کوتاه نه تنها دقت بالاتری دارند، بلکه در کاربردهای صنعتی و دقیق، پایداری و انعطافپذیری سیستم را نیز بهبود میبخشند.
تأثیر انرژی بالای فوتونهای UV در پردازش مواد
فوتونهای UV به دلیل انرژی بالای خود توانایی شکستن مستقیم پیوندهای مولکولی در برخی مواد، به ویژه پلیمرها و ترکیبات آلی را دارند. این فرآیند که به آن فوتوابلِیشن (Photoablation) گفته میشود، اساس عملکرد دقیق لیزرهای UV را تشکیل میدهد.
ویژگیهای مهم فوتوابلِیشن:
- پردازش غیرحرارتی: برخلاف لیزرهای با طول موج بلندتر که ماده را عمدتاً با گرما برش میدهند، فوتوابلِیشن امکان حذف دقیق ماده با انتقال حرارت بسیار کم به نواحی اطراف را فراهم میکند.
- اثر سطحی و جذب بالا: بیشتر مواد، به ویژه پلیمرها و مواد آلی، نور UV را بهتر جذب میکنند تا طول موجهای بلندتر. بنابراین انرژی لیزر تقریباً فقط روی یک لایه سطحی نازک متمرکز میشود و لایههای زیرین آسیبی نمیبینند.
- امکان پردازش دقیق و کنترل شده: ترکیب ویژگیهای طول موج کوتاه (تمرکز دقیق)، عمق فوکوس زیاد، برهمکنش غیرحرارتی و جذب بالا، امکان ایجاد ساختارهای بسیار کوچک، کنترل دقیق عمق اثرگذاری و پردازش موادی که برای لیزرهای بلند مشکلساز هستند را فراهم میکند.
نتیجه: لیزرهای UV به دلیل این ترکیب منحصربهفرد از ویژگیها، توانایی پردازش سطحی دقیق با حداقل آسیب حرارتی و قابلیت کار روی طیف وسیعی از مواد را دارند که لیزرهای با طول موج بلندتر قادر به انجام آن نیستند.
معایب لیزرهای UV
اگرچه لیزرهای UV مزایای بسیاری در پردازش دقیق مواد دارند، اما محدودیتهایی نیز دارند که باید مدنظر قرار گیرند:
- جذب نور توسط اجزای اپتیکی:
- نور UV توسط بسیاری از شیشهها و سایر مواد معمول در سامانههای اپتیکی به شدت جذب میشود. در نتیجه، لنزها، فیبرهای نوری، مدولاتورها و سایر اجزای فوتونیکی که برای انتقال پرتو UV استفاده میشوند، معمولاً گرانتر و خاصتر از تجهیزات مشابه برای طول موجهای مرئی هستند.
- آسیب طولانیمدت به تجهیزات:
- انرژی بالای فوتونهای UV میتواند در طول زمان باعث تخریب و آسیب دیدن اجزای اپتیکی شود. این موضوع باعث نیاز به تعویض مکرر تجهیزات و توقفهای نگهداری مرتبط میگردد، که میتواند هزینه و زمان عملیات را افزایش دهد.
بنابراین، استفاده از لیزرهای UV نیازمند سامانههای اپتیکی مقاوم و با کیفیت بالا و برنامهریزی دقیق برای نگهداری است.
انواع لیزر UV
تعداد انواع لیزرهای UV به مراتب کمتر از لیزرهای با طول موج بلندتر است. دلیل این موضوع به فیزیک اتمی و مولکولی بازمیگردد؛ بهطور مشخص، انتقالات الکترونی مورد نیاز برای تولید نور UV کمتر رایج، دشوار برای حفظ و اغلب با تلفات زیاد همراه هستند.
مهمترین منابع UV تجاری مورد استفاده در پردازش مواد عبارتاند از:
-
لیزرهای Q-Switched DPSS
-
لیزرهای پالس فوق کوتاه (Ultrashort Pulse)
-
لیزرهای Excimer
-
لیزرهای فایبر
-
لیزرهای دیود مستقیم
لیزرهای Q-Switched DPSS
پرکاربردترین منبع صنعتی UV، لیزر Q-Switched، دیود-پمپ، حالت جامد (DPSS) است.
اکثر این لیزرها بر پایه کریستالهای Nd:YVO₄ هستند و Nd:YAG معمولاً برای کاربردهایی با انرژی بالاتر در هر پالس استفاده میشود. این کریستالها ابتدا نور مادون قرمز با طول موج ۱۰۶۴ نانومتر تولید میکنند که سپس از طریق تولید هارمونیک به UV تبدیل میشود. رایجترین هارمونیکها ۳۵۵ نانومتر (هارمونیک سوم) و کمتر از آن ۲۶۶ نانومتر (هارمونیک چهارم) هستند.
لیزرهای DPSS UV با طول موج ۳۵۵ نانومتر به دلیل ترکیب مناسب توان، کیفیت پرتو، قابلیت اطمینان و هزینه مقرونبهصرفه به استاندارد صنعتی در میکروماشینکاری و حکاکی تبدیل شدهاند. این لیزرها میتوانند برش و حکاکی دقیق مواد را با سرعت بالا، حداقل توقف و هزینه عملیاتی نسبتاً کم انجام دهند.
لیزرهای پالس فوق کوتاه (Ultrashort Pulse)
این لیزرها دارای مدت زمان پالس در محدوده پیکوثانیه و فمتوثانیه هستند که معمولاً ۱۰۰۰ تا بیش از ۳۰،۰۰۰ برابر کوتاهتر از پالس لیزرهای Q-Switched DPSS است.
معمولاً خروجی یک لیزر DPSS یا فایبر مادون قرمز با قفل مد (mode-locked) گرفته شده و با چند مرحله تقویت، انرژی پالس افزایش مییابد. سپس با ضرب فرکانس، نور IR به UV تبدیل میشود.
این لیزرها بسیار گرانتر از DPSS هستند و معمولاً نرخ تولید کمتر دارند، اما به دلیل دقت بینظیر و تقریباً بدون منطقه متاثر از حرارت (HAZ) در برخی کاربردهای حساس مانند میکروالکترونیک و تجهیزات پزشکی محبوب شدهاند. این ویژگی به این دلیل است که انرژی لیزر قبل از اینکه حرارت فرصت نفوذ به ماده پیدا کند، تحویل میشود (پردازش سرد).
لیزرهای Excimer
لیزرهای Excimer در تقریباً همه جنبهها منحصربهفرد هستند و انرژی پالس بسیار بالاتری نسبت به سایر لیزرهای UV دارند، اگرچه معمولاً با فرکانس تکرار پایینتر عمل میکنند.
این لیزرها با عبور شارژ الکتریکی قوی از مخلوطی از گازهای نجیب، مولکول پرانرژی موقتی به نام Excimer تولید میکنند که با شکستن آن، فلاش UV آزاد میشود.
پرتو خروجی Excimer معمولاً پرتوهای بزرگ، مستطیلی و ضعیف همراستا هستند و نه پرتوی باریک و همراستای حالت جامد یا فایبر. همچنین گران و دشوار برای استفاده هستند و بیشتر در کاربردهایی که نیاز به نور UV پرقدرت روی سطوح بزرگ دارند، استفاده میشوند. مثال رایج، آنیلینگ پشت سیلیکونی نمایشگرهای موبایل است.
لیزرهای فایبر UV
اگرچه لیزرهای فایبر مادون قرمز فناوری غالب برای لیزرهای صنعتی پرتوان هستند، نمونههای UV آنها کمتر رایجاند. دلیل این امر، سختی تولید UV پایدار و با بازده بالا در ساختار فیبری است.
تمامی لیزرهای فایبر ابتدا نور IR تولید میکنند که باید به UV سه برابر فرکانس تبدیل شود، اما این فرآیند به آسانی DPSS نیست. فیبرهای سیلیکا معمولی زیر تابش UV تیره میشوند، بنابراین نیاز به فیبرهای ویژه و گران با عمر محدود است. همچنین تبدیل فرکانس نیازمند کیفیت پرتو بالا، قطبش پایدار و توان پیک بالا است.
لیزرهای دیود مستقیم (Direct Diode)
لیزرهای دیود مستقیم UV (۳۷۵ نانومتر) معمولاً بر پایه فناوری گالیوم نیترید (GaN) ساخته میشوند. این لیزرها کمحجم، با بازده برق بالا و نسبتاً ارزان هستند، اما برای اکثر کاربردهای صنعتی محدودیت دارند.
محدودیت اصلی توان خروجی پایین است. حتی دیودهای ۳۷۵ نانومتر با عملکرد بالا معمولاً تنها چند صد میلیوات تولید میکنند که کمتر از حد لازم برای حذف مواد، برش یا حکاکی عمیق است.
کیفیت پرتو نیز محدود است؛ اغلب در حالت چندحالته با پروفیلهای بیضوی یا نامتقارن عمل میکنند که تمرکز را سخت کرده و چگالی انرژی روی هدف پایین میآید. همچنین انرژی فوتون این طول موج کمتر از ۳۵۵ یا ۲۶۶ نانومتر است و در بسیاری از مواد (به ویژه پلاستیکها و سطوح شفاف) جذب نور کمتر است.
نتیجه اینکه دیودهای مستقیم UV معمولاً علائم کمکنتراست یا ناقص ایجاد میکنند و برای حذف دقیق یا میکروماشینکاری تمیز مناسب نیستند.
| نوع لیزر | طول موجهای موجود | مدت زمان پالس | توان معمولی | کیفیت پرتو | هزینه |
|---|---|---|---|---|---|
| Q-Switched DPSS | 355 nm / 266 nm | دهها ns | دهها وات | عالی | متوسط |
| Ultrashort Pulse | 355 nm / 343 nm / 266 nm | ~10 ps / ~350 fs | <50 W (ps) / <10 W (fs) | عالی | بالا |
| Direct Diode | 375 nm | CW | 200 mW | متوسط | کم |
| Excimer | 193 / 248 / 308 / 351 nm | دهها ns | دهها تا صدها وات | ضعیف | بسیار بالا |
| Fiber | 355 / 266 nm | <10 ns | <10 W | عالی | بالا |
مواد قابل برش و حکاکی با لیزر UV
لیزرهای UV به دلیل طول موج کوتاه و انرژی بالای فوتونها، قادرند طیف وسیعی از مواد را با دقت بسیار بالا برش دهند یا روی آنها حکاکی کنند. این مواد شامل پلیمرها و پلاستیکهای حساس، مواد آلی و زیستی، چرم و پارچههای نازک، و حتی برخی فلزات با پوشش یا لایه نازک میشوند.

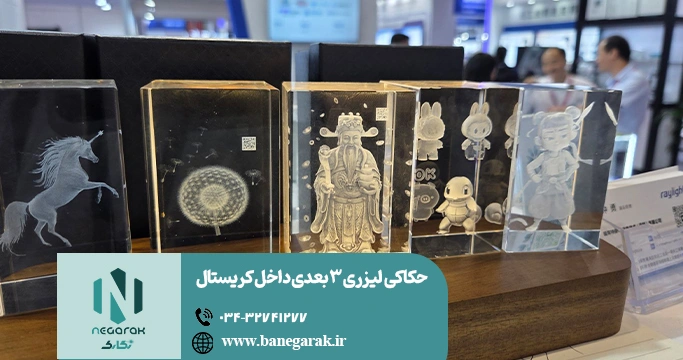

بهعلاوه، لیزر UV توانایی ایجاد حکاکیهای دقیق روی شیشه، کریستال، سرامیک و مواد کامپوزیتی را نیز دارد. ویژگی بارز این پردازش، امکان ایجاد جزئیات بسیار ریز و کنترل دقیق عمق اثرگذاری بدون آسیب به لایههای زیرین و نواحی اطراف است، که آن را برای کاربردهای صنعتی، هنری و تحقیقاتی به گزینهای ایدهآل تبدیل میکند.
برش لیزری UV
| کاربرد | نوع لیزر | ویژگیها | مزیت نسبت به روشهای دیگر |
|---|---|---|---|
| شیشه و یاقوت برای دستگاههای موبایل | پالس فوق کوتاه (USP) | بدون ترک یا لبپر شدن، قابلیت برش منحنی | لیزر CO₂ ایجاد تنش حرارتی میکند و نمیتواند منحنی برش دهد؛ ارههای مکانیکی لبهها را لبپر و زباله تولید میکنند |
| مدارهای فلکس و فیلمهای نازک | DPSS | لبههای تمیز، حداقل HAZ، جلوگیری از ذوب یا جداشدگی | لیزرهای IR باعث آسیب حرارتی میشوند؛ برش قالبی دقت کافی ندارد |
| نیمههادیها و MEMS | DPSS / USP | حذف لایه دقیق و غیرحرارتی، کاهش آلودگی | برش مکانیکی ممکن است آلودگی ایجاد کند؛ لیزرهای IR آسیب حرارتی میرسانند |
| جداسازی PCB | DPSS | برش دقیق با حداقل اثر حرارتی و جلوگیری از جداشدگی | ماشینکاری مکانیکی ایجاد تنش و زباله میکند؛ لیزر IR ممکن است لایهها را بیش از حد گرم کند |
| تجهیزات پزشکی | DPSS / USP | برش دقیق بدون تغییر شکل یا ذوب پلیمرها | ابزارهای مکانیکی قطعات را تغییر شکل میدهند؛ لیزرهای IR پلیمرها را ذوب یا سوخته میکنند |

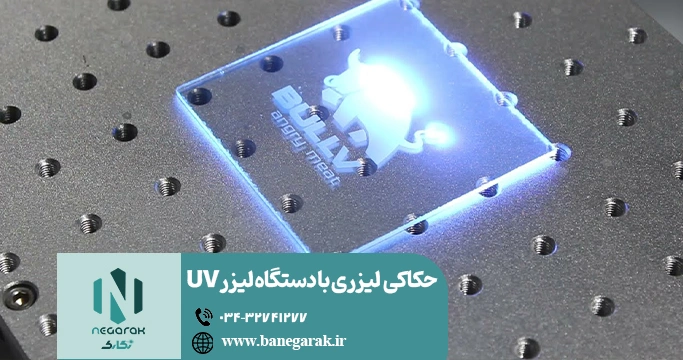

حکاکی لیزری UV
| کاربرد | نوع لیزر | ویژگیها | مزیت نسبت به روشهای دیگر |
|---|---|---|---|
| محصولات پلاستیکی مصرفی | DPSS / دیود | علائم با کنتراست بالا روی پلاستیکهای روشن یا تیره بدون ذوب یا سوختگی | لیزرهای IR اغلب پلاستیکها را ذوب یا میسوزانند؛ چاپ مکانیکی دوام ندارد |
| پلاستیکها و تجهیزات پزشکی | DPSS / USP | حکاکی غیرتماسی و استریل روی مواد زیستسازگار بدون آسیب سطحی | لیزر CO₂ باعث آسیب حرارتی میشود؛ حکاکی مکانیکی قطعات را تغییر شکل میدهد یا آلوده میکند |
| فلزات پوششدار (مثلاً آلومینیوم آنودایز شده) | DPSS | حذف پوشش با حداقل آسیب به زیرلایه و وضوح بالا | لیزرهای IR گاهی مواد بیش از حد برداشته یا سطح را بیش از حد گرم میکنند |
| بستهبندی مواد غذایی و آرایشی | DPSS / دیود | حکاکی سریع و با کنتراست بالا روی PET، HDPE و فیلمهای لمینیت | چاپ جوهری/حرارتی محو یا لکهدار میشود؛ لیزرهای IR کنتراست کافی ندارند یا بستهبندی را آسیب میرسانند |
| شیشه (لوگو، مقیاسها) | USP | علائم میکرو با جزئیات ریز و بدون ترک زیر سطح شیشه | حکاکی مکانیکی شیشه را ضعیف میکند؛ لیزر CO₂ باعث ترک سطح میشود |
| ویفرها و دیهای نیمههادی | DPSS / USP | علائم میکرونی با کنتراست بالا و حداقل اثر حرارتی یا الکتریکی | لیزرهای IR ممکن است به زیرلایه آسیب برسانند؛ علائم مکانیکی دقت کمتر یا آلودگی ایجاد میکنند |
جمع بندی
لیزرهای UV با طول موج کوتاه و انرژی بالای فوتونها، ابزارهای بسیار دقیقی در پردازش مواد محسوب میشوند، زیرا طول موج کوتاه امکان تمرکز پرتو روی نقاط بسیار کوچک و عمق فوکوس طولانی را فراهم میکند، که باعث کاهش حساسیت سیستم به تغییرات ارتفاع و ضخامت ماده و افزایش بهرهوری میشود.
انرژی بالای فوتونها همچنین توانایی شکستن مستقیم پیوندهای مولکولی در پلیمرها و مواد آلی را دارد و فرآیندی به نام فوتوابلِیشن ایجاد میکند، که امکان پردازش تمیز و دقیق بدون انتقال حرارت به نواحی اطراف را فراهم میآورد.
علاوه بر این، بسیاری از مواد نور UV را بهتر جذب میکنند، بنابراین اثر لیزر محدود به لایه سطحی نازک باقی مانده و لایههای زیرین آسیب نمیبینند، که امکان ایجاد ساختارهای بسیار کوچک و کنترل دقیق عمق اثرگذاری را فراهم میکند.
با این حال، تجهیزات اپتیکی برای لیزرهای UV گرانتر هستند و انرژی بالای فوتونها میتواند به تدریج باعث آسیب به لنزها و فیبرها شود، بنابراین نیازمند نگهداری و تعویض دورهای است. ترکیب این ویژگیها، لیزرهای UV را برای کاربردهای صنعتی و پژوهشی دقیق، از جمله حکاکیهای ریز، برش مواد حساس و ایجاد ساختارهای کوچک، به ابزاری منحصر به فرد تبدیل کرده است.
